Calderas de condensación

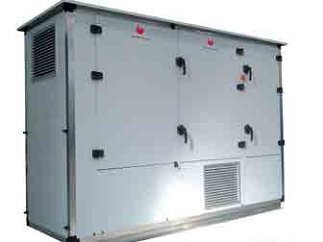

Roof-Top para calderas Thermomaster Condens
desde 48 a 120 kW en cascada hasta 4 calderas
Conjunto en armario homologado de calderas montadas y probadas, con iluminación, cuadro eléctrico y elementos de seguridad en armario
formado por:
Base de Sustentación o Bancada
formada por perfiles perimetrales en “U” de gran rigidez y de refuerzos longitudinales y/o transversales, que
sirve de apoyo de toda la estructura de las calderas.
Provista de sistema de enganche para maniobras de carga y descarga, así como taladros de diámetro 14 en el ala de apoyo.
Estructura Soporte
formada por un conjunto de perfiles cerrados en aluminio extruido de 2 mm de espesor, unidos entre sí mediante escuadras
plásticas, fijadas con remaches o tornillería cadmiada.
Las escuadras de plástico son:
·
Resistentes a la corrosión
· Higiénicas
·
Resistente a los golpes
·
Resistente a las altas y bajas temperaturas, así como a las agresiones climatológicas
Paneles de Cierre
tipo sándwich por chapa galvanizada plastificada en color blanca por el exterior, con una clasificación de reacción al fuego
tipo M1 y aislamiento de 50 mm de lana de roca de densidad 40 Kg/m3 y con una clasificación de reacción al fuego tipo M0 y la cara interna en
chapa galvanizada.
·
Coeficiente de transmisión térmica teórica K= 0,56 Kcal/h m2 ºC
·
Atenuación acústica teórica 28 dB(A)
Los paneles van unidos entre sí y a la estructura soporte mediante tornillería cadmiada por el interior y burlete entre las uniones para garantizar
la estanqueidad.
Puertas de Registro
son de tipo sándwich liso, fabricado con los mismos materiales que los paneles.
Las puertas son abatibles con bisagras y manetas exteriores con cierre progresivo por el interior de PVC.
Tejadillo para montaje en intemperie
de chapa plastificada de 1 mm de espesor y visera en parte superior de la puerta registro para garantizar:
·
Protección contra la corrosión.
·
Protección contra la lluvia horizontal.
Vierteaguas en las puertas.
Dimensiones
Incluyendo separación
hidráulica
Con 1
calderas
Con 2
calderas
Con 3
calderas
Con 4
calderas
Alto
1.975
1.975
1.975
1.975
Fondo
1.025
1.025
1.025
1.025
Ancho
1.345
2.025
2.705
3.385
Peso de la cabina
(sin calderas) - kg
290
392
494
597
