ICV059

Ud

Equipo aire-agua, bomba de calor, para producción de A.C.S. y calefacción.

7.287,49€

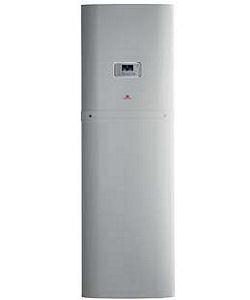

Sistema Genia SET de calefacción y producción de A.C.S., "SAUNIER DUVAL", formado por Pack Genia SET5/2, formado por bomba de calor reversible, aire-agua, Genia Air 5/1, acumulador de A.C.S. Genia Set, centralita de control MiPro y sonda de captación de temperatura exterior, con kit de conexiones hidráulicas.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt42bcs020a

Ud

Pack Genia SET5/2 "SAUNIER DUVAL", formado por bomba de calor reversible, aire-agua, Genia Air 5/1, potencia calorífica nominal de 4,5 kW (temperatura húmeda de entrada del aire: 7°C, temperatura de salida del agua: 35°C, salto térmico: 5°C), potencia frigorífica nominal de 4,5 kW (temperatura de entrada del aire: 35°C, temperatura de salida del agua: 18°C, salto térmico: 5°C), EER (calificación energética nominal) 3,7, COP (coeficiente energético nominal) 4,5, potencia sonora de 61 dBA, de 800x970x360 mm, peso 85 kg, alimentación monofásica a 230 V, con compresor rotativo, bomba de circulación de 2 velocidades, vaso de expansión de 2 l, presostato diferencial de caudal, filtro, manómetros, válvula de seguridad y purgador automático de aire, comunicación a dos hilos a través del protocolo Ebus, acumulador de A.C.S. Genia Set de 251 litros de capacidad, 2 kW de potencia térmica, perfil de consumo L, 1880 mm de altura, 599 mm de anchura y 693 mm de profundidad, con intercambiador de calor de 1,3 m² y aislamiento térmico de 50 mm de espesor, centralita de control MiPro, con control desde smartphone o tablet mediante aplicación para IOS (iPhone y iPad) y Android, regulación de la temperatura de impulsión por curva de calefacción y sonda de temperatura exterior, posibilidad de gestión de una instalación con varios generadores de energía y varios circuitos o zonas de calefacción con módulos adicionales y programación de la climatización mediante esquemas predefinidos utilizando un asistente de configuración y sonda de captación de temperatura exterior vía cable.

1,000

6.790,00

6.790,00

mt42bcs504a

Ud

Kit de conexiones hidráulicas, "SAUNIER DUVAL".

1,000

185,00

185,00

Subtotal materiales:

6.975,00

2

Mano de obra

mo005

h

Oficial 1ª instalador de climatización.

5,000

17,82

89,10

mo104

h

Ayudante instalador de climatización.

5,000

16,10

80,50

Subtotal mano de obra:

169,60

3

Costes directos complementarios

%

Costes directos complementarios

2,000

7.144,60

142,89

Coste de mantenimiento decenal: 4.663,99€ en los primeros 10 años.

Costes directos (1+2+3):

7.287,49

UNIDAD DE OBRA ICV059: EQUIPO AIRE-AGUA, BOMBA DE CALOR, PARA PRODUCCIÓN DE A.C.S. Y CALEFACCIÓN.

CARACTERÍSTICAS TÉCNICAS

Suministro e instalación de sistema Genia SET de calefacción y producción de A.C.S., "SAUNIER DUVAL", formado por Pack Genia SET5/2, formado por bomba de calor reversible, aire-agua, Genia Air 5/1, acumulador de A.C.S. Genia Set, centralita de control MiPro y sonda de captación de temperatura exterior, con kit de conexiones hidráulicas. Totalmente montado, conexionado y puesto en marcha por la empresa instaladora para la comprobación de su correcto funcionamiento.

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes y salpicaduras.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.

Código LER

Residuos generados

Peso (kg)

Volumen (l)

15 01 01

Envases de papel y cartón.

2,830

3,773

17 02 01

Madera.

3,433

3,121

Envases:

6,263

6,894
